產品詳情:
環鏈電動葫蘆是一種輕小型起重設備。環鏈電動葫蘆由電動機,傳動機構和鏈輪組成。環鏈電動葫蘆全部按照國際標準生產,機身外形美觀,結實耐用,內部齒輪全部經過高溫淬火,增加了齒輪的耐磨性和韌性,采用工藝,做工精細,齒輪間契合嚴密。
環鏈電動葫蘆起重量一般為 0.1~100噸,起升高度為3~120米。 環鏈電動葫蘆的特點:性能結構先進,體積小,重量輕,性能可靠,操作方便,適用范圍廣,對起吊重物、裝卸工作、維修設備、吊運貨物非常方便,它還可以安裝在懸空工字鋼、曲線軌道、旋臂吊導軌及固定吊點上吊運重物。
結構特點:
環鏈電動葫蘆結構特點:電動葫蘆產品結構:機體選用高強度拉伸殼體或壓鑄鋁殼體,采用薄壁擠壓成型工藝精密制造,體積小、重量輕、強度高。標準的環鏈電動葫蘆具備獨立的變速箱系統,密封變速箱內的二級同軸傳動齒輪機構,采用長壽命的油浴潤滑系統。電動葫蘆粉末冶金離合器作超載保護裝置,制動采用盤式直流電磁場制動,制動力矩大、平穩、迅速、噪音小 。
適用范圍 :
環鏈電動葫蘆的使用范圍很廣,主要應用于各大廠房、倉庫、風力發電、物流、碼頭、建筑等行業,用于吊運或者裝卸貨物,也可以將重物吊起來方便工作或修理大型機器。環鏈電動葫蘆由操作人員用按紐在地面跟隨操縱,也可在操控室內操縱或采用有線(無線)遠距離控制。環鏈電動葫蘆既可固定懸掛使用,又可配電動單軌小車及手推/手拉單軌小車行走使用。 環鏈電動葫蘆的噸位:0.1t ,0.25t ,0.5t ,1.5t ,1t ,2t ,3t ,5t, 10t ,15t,20t ,25t ,30t ,50t ,60t,100t。 環鏈電動葫蘆安裝使用:葫蘆單梁、橋式起重機、門式起重機、懸掛起重機上可以配單梁工字鋼使用,也可以配雙梁小車使用。因此,電動葫蘆是工廠、礦山、港口、倉庫、貨場、商店等常用的起重設備之一,是提高勞動效率與改善勞動條件的必備機械

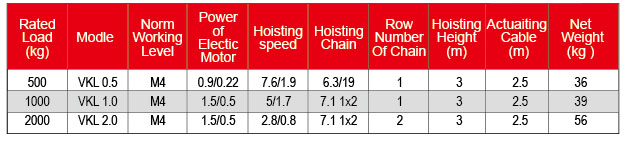

產品參數:
安裝技巧:
環鏈電動葫蘆是車間內部經常要用到的起重工具,這種體積小,自重輕,安裝方便,運行和起升都非常穩定的葫蘆,已經開始取代笨重的型電動葫蘆,而CD型電動葫蘆也會慢慢的被替換掉。在購買環鏈電動葫蘆之前,可根據以下幾點辨別環鏈電動葫蘆的質量,首先在接通電源后控制環鏈電動葫蘆上下左右移動,觀察方向鍵是否正確,同時注意上下運行停止時,是否有剎車的聲音,另外看停止后,鏈條時候有下滑,如果有,說明摩擦片過松,或安裝不正常。在這些沒有問題之后,點按上下鍵,觀察運行距離,距離越小的環鏈葫蘆越好。使用小技巧:在某些廠房或者車間,有時需要運行比較小的距離,比如安裝或者對接,需要葫蘆緩慢提升或下降,以方便校準和安裝,但是環鏈電動葫蘆單速居多,雙速有時候慢速也滿足不了安裝的速度,這時候就可以是有點按按鈕的方式,即點一下就停,時間非常短,這樣移動范圍比較小,可以在每次點按之后校準一次,依次類推,將設備安裝成功。這也是為什么在選擇環鏈電動葫蘆的時候點按檢查升降距離的原因,原則上這個升降距離越小越好。
環鏈電動葫蘆保養:
首先,環鏈電動葫蘆齒輪箱內機油從開始運作時達500小時請檢查潤滑油量是否足夠,以后第三個月定期檢查潤滑油情況,不足則需加油。
第二,在室外使用環鏈電動葫蘆時,應架設防雨設備。
第三,.經常保持環鏈電動葫蘆零件的干燥,操作完華時請將葫蘆駛離潮濕區、高溫區或化學區,以維持其性能。
第四,環鏈電動葫蘆鏈條的保養,鏈條請上機油潤滑,高粉塵工廠請上機油,且定期清除鏈條及導槽組內之異物,確保鏈條運轉之順暢。
第五,長期不使用環鏈電動葫蘆時,應做防銹處理及清潔保養,并上下運轉1-3分鍾以維持其性能。
環鏈電動葫蘆操作規程:
使用維護
1.新安裝或經拆檢后安裝的電動葫蘆,首先應進行空車試運轉數次。但在未安裝完畢前,切忌通電試轉。
2.在正常使用前應進行以額定負荷的125%,起升離地面約100毫米,10分鐘的靜負荷試驗,并檢查是否正常。
3.動負荷試驗是以額定負荷重量,作反復升降與左右移動試驗,試驗后檢查其機械傳動部分,電器部分和連接部分 是否正??煽?。
4.在使用中,禁止在不允許的環境下,及超過額定負荷和每小時額定合閘次數(120次)的情況下使用。
5.安裝調試和維護時,必須嚴格檢查限位裝置是否靈活可靠,當?shù)蹉^升至上Limit position時,吊鉤外殼到卷筒外殼之距離必須大于50mm(10t,16t,20t必須大于120mm)。當?shù)蹉^降至下Limit position時,應保證卷筒上鋼絲繩安全圈,有效安全圈必須在2圈以上。
6. 不允許同時按下兩個使電動葫蘆按相反方向運動的手電門按鈕。
7. 工作完畢后必須把電源的總閘拉開,切斷電源。
8.電動葫蘆應由專人操縱,操縱者應充分掌握安全操作規程,嚴禁歪拉斜吊。
9.在使用中必須由專門人員定期對電動葫蘆進行檢查,發現故障及時采取措施,并仔細加以記錄。
10.調整電動葫蘆制動下滑量時,應保證額定載荷下,制動下滑量S≤V/100(V為負載下一分鐘內穩定起升的距離)。
安全注意事項
在了解操作說明的基礎上,還請注意下列事項:
1. 請對使用說明書和銘牌上內容熟記后再操作。
2. 請將上、下限位的停止塊調整后再起吊物體。
3. 在使用之前請確認制動器狀況是否可靠。
4. 使用前若發現鋼絲繩出現下列異常情況時,不要操作。
(1) 彎曲、變形、腐蝕等。
(2) 鏈條斷裂程度超過規定要求,磨損量大。
5.安裝使用前請用500V兆歐表檢查電機和控制箱的絕緣電阻,在常溫下冷態電阻應大于5MΩ,方可使用。
6.請不要起吊超過額定負載量的物件,額定負載量在起吊鉤銘牌上已標明。
7.起吊物上禁止乘人,另不要將電動葫蘆作為電梯的起升機構用來載人。
8. 起吊物件的下面不得有人。
9. 起吊物體、吊鉤在搖擺狀態下不能起吊。
10. 請將葫蘆移動到物體正上方再起吊,不得斜吊。
11. 限位器不允許當作行程開關反復使用。
12. 不得起吊與地面相連的物體。
13. 請不要過度點動操作。
14. 不要用手電門線前拉其它物體。
15. 在維修檢查前一定要切斷電源。
16. 維修檢查工作一定要在空載狀態下進行。
17.使用前請確認楔塊是否安裝牢固可靠。
環鏈電動葫蘆每日檢測表
項次
|
檢測項目
|
檢測部位
|
檢測標準
|
檢測結果
|
1
|
葫蘆電機
|
葫蘆外觀
|
溫升控制在E級絕緣溫度135度
|
|
2
|
吊鉤
|
1.開口2.是否變形3.轉動4其它
|
1.開口外增大變形2.是否有扭曲變形現象3.動作是否旋轉靈活4.是否有裂痕或缺陷
|
|
3
|
起重鏈條
|
1.伸長2.磨損3.變形4.腐蝕5.腐裂6.潤滑7.反向垂掛
|
1.可見的伸長量異常2.線徑磨損超過限度3.可目視的變形4.有顯著的腐蝕現象5.是否有裂痕6.是否需上潤滑油(不可用黃油)7.焊接點在同一方向
|
|
4
|
剎車
|
下滑超出長度
|
剎車有無下滑現象及異常聲響。
|
|
5
|
押扣開關
|
1.操作2.外觀
|
1.動作是否與標示相同2.外殼是否破損變形
|
|
6
|
上下限位
|
上下碰觸
|
動作是否正確
|
|
7
|
電源接線
|
接線外觀
|
是否有接線松脫,是否有破皮及硬化現象
|
解決故障:
環鏈電動葫蘆是一種很常見的使用工具,很多客戶在使用過程中操作不當,會引起諸多問題,解決辦法如下:
1、電原線相位接錯,導致相位保護作用啟動,因此無法操作。
解決辦法:將兩個相位的電源線互相對調。
2、電源的保險絲燒斷或無熔絲開關跳開。
解決辦法:檢查電流需求是否符合,更換適合的保險絲或重新啟動無熔絲開關。
3、控制電路的保險絲燒毀。
解決辦法:檢查并更換正確的保險絲。
4、電源線或控制電路的電線斷裂或未接好。
解決辦法:將斷裂及接觸不良的電線修復或更換。
5、電源的電壓過低。
解決辦法:測量電壓值是否低于標準供電電壓的10%以上。
6、電機發出聲音,但是并未旋轉。
解決辦法:檢查電機相位是否正確-修護并做好絕緣的動作。
7、緊急開關被按下。
解決辦法:確認緊急開關按下的原因。
8、接觸器不良。
解決辦法:手動操作葫蘆,若環鏈電動葫蘆正常動作,則代表控制線圈或電線有接觸不良-找出接觸不良的位置并將其修復;若以手動方式操作環鏈電動葫蘆仍無法操作,則需檢查主電源是否正常,若主電源沒有標題,則是接觸器不良,無法正常輸出,需要更換接觸器。
9、接觸器的線圈短路
