CD1鋼絲繩電動葫蘆

發布時間:2015-01-12 來源:未知http://shnn1.xmp09.host.3

產品詳情:

鋼絲繩電動葫蘆是一種小型起重設備,鋼絲繩電動葫蘆具有結構緊湊,重量輕,體積小,零部件通用性強,操作方便等優點,它既可以單獨安裝在工字鋼上,也可以配套安裝在電動或手動單梁、雙梁、懸臂、龍門等起重機上使用。電機一般使用的是錐型電機,停止后自動鎖死抱閘。

鋼絲繩電動葫蘆屬于特種起重設備 鋼絲繩電動葫蘆 ,具有結構緊湊、重量輕、體積小、零部件通用性強、操作方便等優點。它既可以單獨安裝在工字鋼上,也可以配套安裝在電動或手動單梁、雙梁、懸臂、龍門等起重機上使用。

應用:
主要用于各種提升、牽移、裝卸重物,油罐倒裝焊接,如各種大中型砼、鋼結構及機械設備的安裝和移動,適用于建筑安裝公司、廠礦的土木建筑工程及橋梁施工、電力、船舶、汽車制造、建筑、公路、橋梁、冶金、礦山、邊坡隧道、井道治理防護等基礎建設工程的機械設備。

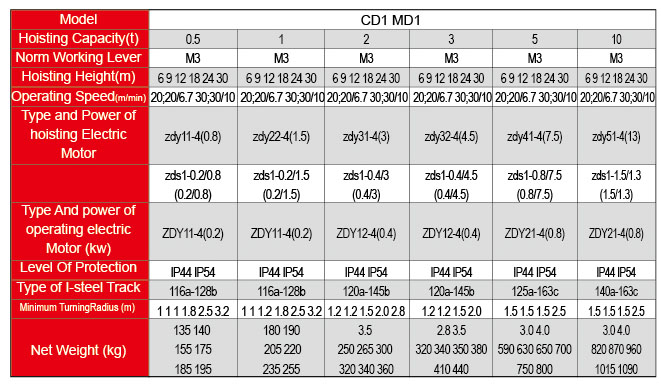

參數型號:
鋼絲繩電動葫蘆的噸位是0.5T/1T/2T/3T/5T/10T/16T/20T,它的標配鋼絲繩米數,6M/9M/12M/18M/24M/30M。它還分為CD1(單速型)和MD1(雙速型), 下面為鋼絲繩電動葫蘆的運行速度: 0.5T-5T 10T 16T-20T 單速:8M/MIN 單速:7M/MIN 單速:3.5M/MIN 雙速:8M/MIM ,0.8M/MIN,雙速:7M/MIN,0.7M/MIN 雙速: 3.5M/MIN,0.35M/MIN


結構特點:
鋼絲繩電動葫蘆的組成部分有:電機、傳動機構、卷筒和鋼絲繩。以電機和卷筒相互位置不同大致可分為四種類型。 (1)電機軸線垂直于卷筒軸線的電動葫蘆采用蝸輪傳動裝置, 寬度方面尺寸大, 結構笨重, 機械效率低, 加工較困難。已沒有廠家生產這種結構型式的產品了。 (2)電動機軸線平行于卷筒軸線的電動葫蘆,其 鋼絲繩電動葫蘆 優點為高度與長度尺寸小。其缺點為寬度尺寸大, 分組性, 制造與裝配復雜。軌道轉彎半徑大。 (3)電機裝在卷筒里面的電動葫蘆,其優點為長度尺寸小, 結構緊湊。其主要缺點為電機散熱條件差, 分組性差,檢查、安裝、維護電機不便,供電裝置復雜。 (4)電機裝在卷筒外面的電動葫蘆,其優點為為分組性好、通用化程度高、改變起升高度容易、安裝檢修方便。其缺點為:長度尺寸大。

組成部件:

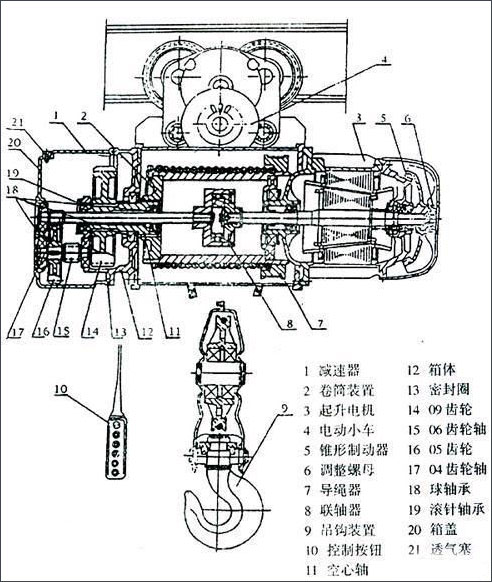

鋼絲繩電動葫蘆組成的部分大致可分為: 1.減速器 2.卷筒裝置 3.起升電機 4.電動小車 5.錐形制動器 6.調整螺母 7.導繩器 8.聯軸器 9.吊鉤裝置 10.控制按鈕 11.空心軸 12.箱體 13.密封圈 14.09齒輪 15.06齒輪軸 16.05齒輪軸 17.04齒輪軸 18.球軸承 19.滾針軸承 20.箱蓋 21.透氣塞 鋼絲繩電動葫蘆組成部件 其中各部分的作用及功能如下: 減速器:是采用三級定軸斜齒輪傳動機構,齒輪和齒輪軸均經過熱處理的合金鋼制成,箱體,箱蓋由鑄鐵制成,裝配嚴密,密封良好。 控制箱:是采用能在緊急情況下切斷主電路,并帶有一個上下行程保護段火限位器的裝置。 鋼絲繩:是采用型起重鋼絲繩,它保證了經久耐用。錐形電動機:起升電機采用較大的動力矩錐形轉子制動異步電動機,無須外加制動器。 按鈕開關:采用手操式,輕巧靈便,分有繩操縱和無繩遙控兩種方式。

日常維修:
在日常檢查、月檢、年檢中,凡不符合要求的均應立即維修,調整或更換零部件。維修應做到以下要求: 鋼絲繩電動葫蘆 1、維修時更換件應與原件材料、性能相同; 2、結構件需焊修時,所用的材料、焊條及焊接質量等均應符合原結構件的質量標準; 3、電動葫蘆處于工作狀態時,不予進行保養和維護。

注意事項:
1、初次安裝或者是重新組裝的鋼絲繩電動葫蘆,應先進行空載運轉操作,不過要確保組件要安裝好,不要通電。
  2.、在正常使用前應進行以額定負荷的125%,起升離地面約100毫米,10分鐘的靜負荷試驗,并檢查是否正常。
  3、動負荷試驗是以額定負荷重量,作反復升降與左右移動試驗,試驗后檢查其機械傳動部分,電器部分和連接部分 是否正常可靠。
  4、在使用中,禁止在不允許的環境下,及超過額定負荷和每小時額定合閘次數(120次)的情況下使用。
  5、安裝調試和維護時,必須嚴格檢查限位裝置是否靈活可靠,當?shù)蹉^升至上Limit position時,吊鉤外殼到卷筒外殼之距離必須大于50mm(10t,16t,20t必須大于120mm)。當?shù)蹉^降至下Limit position時,應保證卷筒上鋼絲繩安全圈,有效安全圈必須在2圈以上。
  6、不允許同時按下兩個使電動葫蘆按相反方向運動的手電門按鈕。
  7、 工作完畢后必須把電源的總閘拉開,切斷電源。
  8、電動葫蘆應由專人操縱,操縱者應充分掌握安全操作規程,嚴禁歪拉斜吊。
  9、在使用中必須由專門人員定期對電動葫蘆進行檢查,發現故障及時采取措施,并仔細加以記錄。
  10、調整電動葫蘆制動下滑量時,應保證額定載荷下,制動下滑量S≤V/100(V為負載下一分鐘內穩定起升的距離)。
  11、鋼絲繩的報廢標準:鋼絲繩的檢驗和報廢標準按CB/T5972-1986《起重機械用鋼絲繩檢驗和報廢實用規范》執行。
  12、電動葫蘆使用中必須保持足夠的潤滑油,并保持潤滑油的干凈,不應含有雜質和污垢。
  13、鋼絲繩上油時應該使用硬毛刷或木質小片,嚴禁直接用手給正在工作的鋼絲繩上油。
  14、電動葫蘆不工作時,不允許把重物懸于空中,防止零件產生永久變形。
  15、在使用過程中,如果發現故障,應立即切斷主電源。
  16、使用中應特別注意易損件情況。
  17、10~20噸葫蘆在長時間連續運轉后,可能出現自動斷電現象,這屬于電機的過熱保護功能,此時可以下降,過一段時間,待電機冷卻下來后即可繼續工作。
  18、使用與管理按JB9009-1999《鋼絲繩電動葫蘆安全規程》中第4條執行。
  19、檢查與維修按JB9009-1999《鋼絲繩電動葫蘆安全規程》中第5條執行。

?
